JDL-75B双螺杆片材挤出生产线
一、系统机组技术参数
Ⅰ、机器颜色：主机为：公司标色；电柜为：电脑色；防护罩：黄色

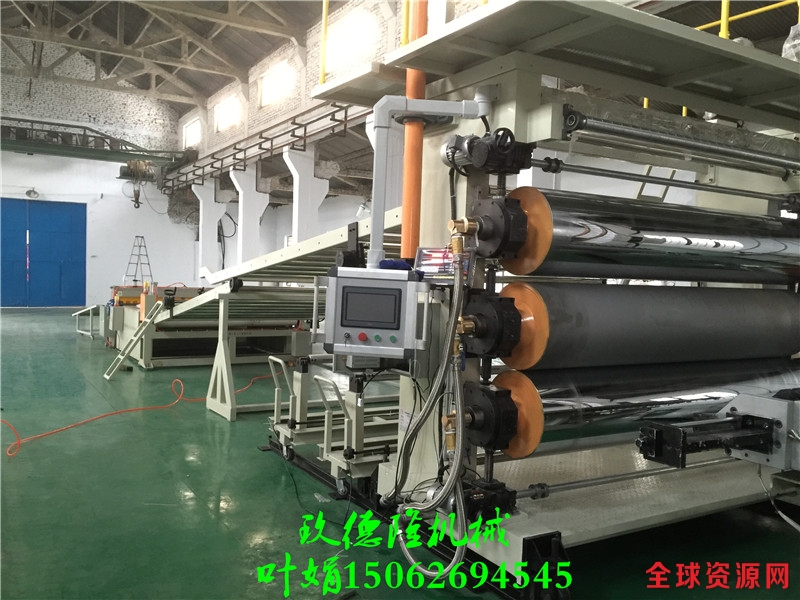

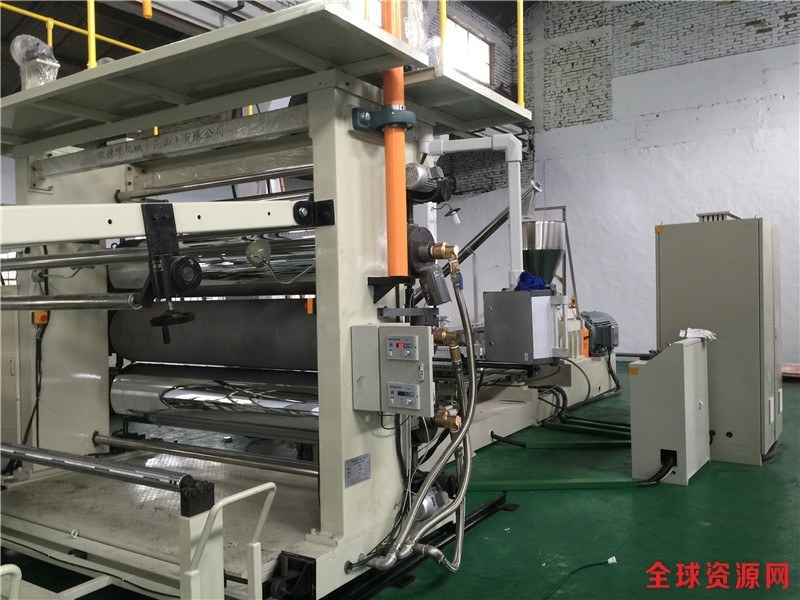

Ⅱ、挤出工艺：双螺杆喂料机--——75B双螺杆——液压板式自动换网—--—模具接口---——片材挤出模具---------三辊压光------三辊冷却系统----—托架冷却----冷却牵引切边装置--------计米器-------在线剪板机-----下料平台-----主机控制系统采用：PLC控制系统带远程监控系统
Ⅲ、加工物料：EVA PE PP等汽车内饰片材
产 能：10T～12T/24h（取决于客户的配方、工艺、生产条件）
二. 技术配置
（一）双螺杆主喂料系统
1) 双螺杆主喂料机：与第一节筒体上的落料体连 接，用于原料的定量加入
2).喂料计量：体积式计量；
3).喂料电机及减速箱：
4) 型号WB-120-LD-1.5，摆线针轮减速电机；
5) 功率：1.1kw；
6) 减速箱速比：11：1；电机与减速机采用直联式；
7) 调速控制：采用“三晶”变频调速器；
8) 喂料螺杆：材质45#，表面镀硬铬处理；
9) 结构：双螺杆喂料
10) 螺杆形式：双螺杆计量；
11) 喂料斗：不锈钢材料制作，厚度δ=1.5mm，
12) 料斗内加装卧式二级搅拌装置：防止物料架桥
13) 喂料机采用圆形结构
14）料斗里加V搅拌：电机功率：1.1KW；搅拌速度：1-2转/分钟
（二）JDL-75B双螺杆挤出机
1、减速箱
1）减速及扭矩分配部分合为一体，结构紧凑；
2）输出轴转速：600rpm；
3）输入轴转速：1480rpm；
4）滚针轴承选择日本“IKO”，轴承减速扭矩分配系统的径向轴承均为日本NSK轴承；
5）齿轮采用优质合金材料，精度按ISO1328-1995圆柱齿轮精度制造，齿轮全部采用渗碳淬火硬齿面。采用专用磨齿软件对齿轮进行齿廓修整，保证齿轮强度，齿向载荷均匀，强度高，噪音低，振动低；
6)、润滑油型号为：150#中负荷齿轮油（油品需客户自购）
