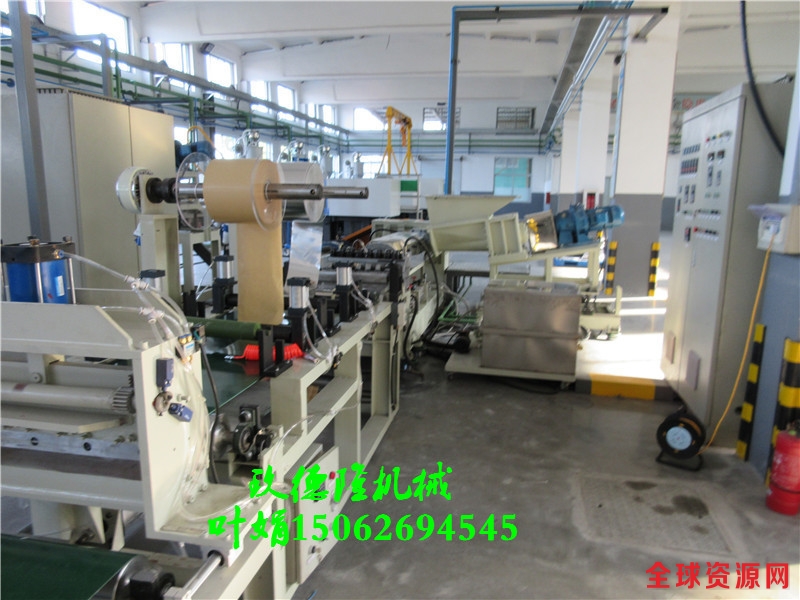

80单螺杆橡胶阻尼片材生产线
一、系统机组技术参数
Ⅰ、机器颜色：主机为：公司标色；电柜为：电脑色；防护罩：黄色
Ⅱ、挤出工艺：强制喂料机-------JDL80单螺杆挤出机-------哈佛换网-------
模具接口-------橡胶专用模具-----模温机温控系统-----上下覆膜装置------气动压棍系统-----2.5m硅橡胶输送带------切边及包边系统------在线切刀系统------双工位收卷系统------主机控制系统采用：PLC控制系统带远程监控系统
Ⅲ、加工物料： 丁基橡胶阻尼片
产 能：80～100/公斤小时（取决于客户的配方、工艺、生产条件）
二. 技术配置
（一）强制喂料机：一台
1）喂料螺杆：单螺杆强制下料，氮化镀铬处理，表面光洁度高。
2）喂料体：内表面抛光、镀铁氟龙处理，光洁耐磨。
5）喂料斗：内表面抛光、镀铁氟龙处理，光洁耐磨；采用锁扣式安装防护罩，要求便于更换和维修保养。
（二）JDL-80挤出机
1、减速箱：采用ZLYJ系列专业为单螺杆橡塑挤出机配套设计的高精度硬齿面带推力座的齿轮传动装置，设计采用JB/T8853-2001《圆柱齿轮减速机》规定的各项技术规范，输出轴采用高强度42CrMo，其他齿轮和轴类零件采用高强度20CrMnTi材料；齿轮经渗碳、淬火、磨齿工艺加工，齿轮精度高、硬度高；齿轮精度为GB10095-88,6级，齿面硬度在HRC-54～62，在空心输出轴前端配置推力轴承，承受螺杆工作时的轴向推力，整机体积小、承载能力高，传动平稳、噪声低、效率高。当油位低于油标位置时，请添加中负荷工业齿轮油L-CKC220或L-CKC320（油品需客户自行采购）:
2、主电机：:
1）交流电机；
2） 功率：37kw；
3）“江淮”品牌；
4）“SAJ”变频调速器。
3、螺杆
1）直径：φ80mm；长径比：14:1；
2）材质为38CrMoALA氮化处理，氮化HRC65-70，深0.6-0.75mm，脆性不大于II级。螺杆表面镀硬铬处理；
3）螺杆芯部通油冷却；
4、料筒
1）材质为38CrMoALA氮化处理，氮化HRC65-70，深0.6-0.75mm，脆性不大于II级；
2）螺筒采用水冷却，盘铜管加强制作工艺改进，铜管孔焊接嘴满焊并带加强固定，防止此处漏水；
3）料筒外加不锈钢防护罩，要求防护罩与机座相联；
4）加热区段：采用优质铸铝加热器
